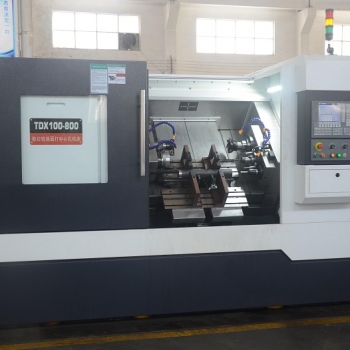

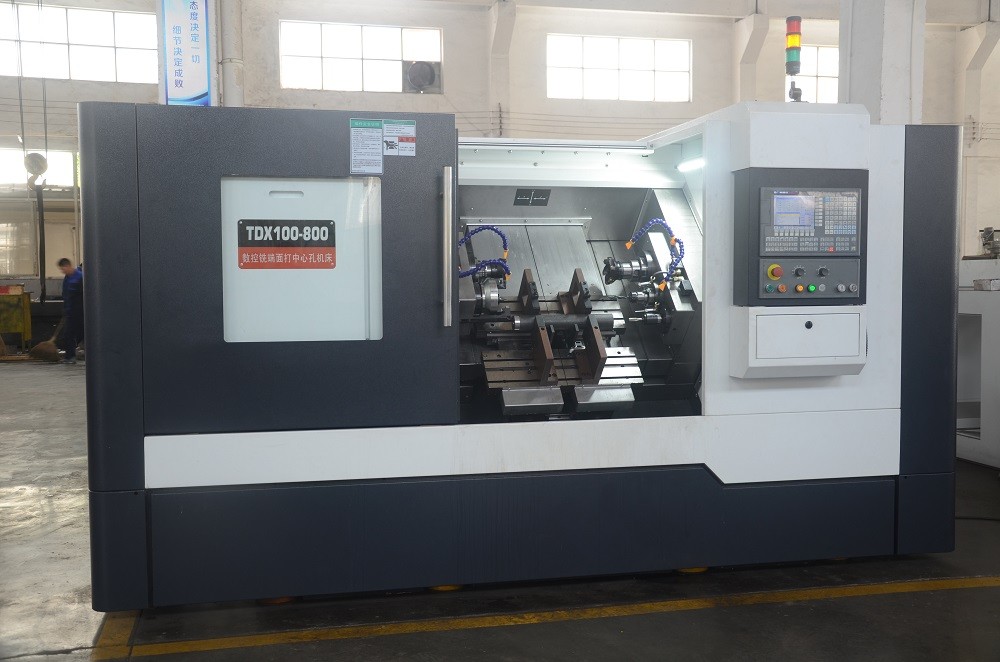

TDX100-800三軸斜體銑端面打中心孔機床

產品介紹：

該系列平端面鉆中心孔機床采用整體45°斜床身結構，與平床身打中心孔機床相比，具有上料同度低，操作距離近，排屑順暢等優點。該機更大可加工直徑Φ120mm，長度900mm以內的各種軸類零件:銑兩端平面、鉆兩端中心孔的批量生產加工。

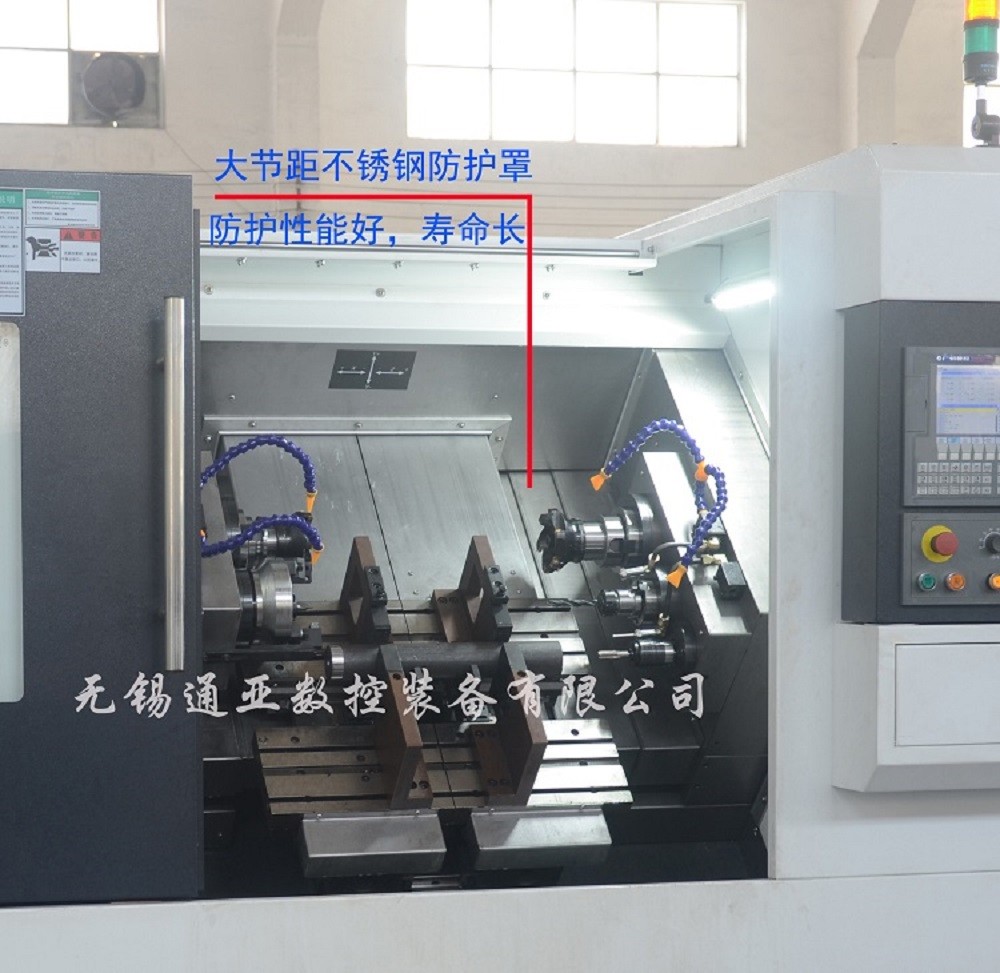

本機為斜床身三軸結構，采用三套數控進給工作臺，兩套對置的雙主軸動力頭，銑削主軸上裝有BT50標準接口的銑刀盤，鉆孔主軸上裝有BT40標準的鉆刀柄，鉆孔主軸上還可以選裝外圓套車刀盤用于鉆中心孔的同時在工件軸端套車一段外圓，用于后序車床加工時夾持,可省去車床調頭加工的一道工序。采用兩套自定心液壓虎鉗，用于裝夾工件，夾具可快速的根據工件長短調整夾持位置。

主要特點：

1.采用齒輪齒條液壓自定心虎鉗，導軌面經淬火硬度HRC52以上，滑動面精心刮研裝配并采用集中潤滑供油，潤滑充分可靠，性能穩定，裝夾方便，夾持力強。

2.高剛性矩形導軌經淬火硬度達HRC52以上，導軌截面寬度130mm，導軌面經貼塑處理，能防止低速爬行及提高導軌壽命，采用精密研磨級雙螺姆滾珠絲杠傳動，精度高，壽命長。

3.采用銑，鉆分離的雙主軸設計，結構合理，便于對刀及調整，動力頭采用齒輪傳動，扭力大，切削力強。

4.四軸伺服數控系統，定位準確，位置手輪操作簡單，調整方便。

5.采用容積式電動潤滑泵，充分有效的對導軌及絲桿進行潤滑，提高機床使用壽命。

6.標配履帶式排屑機，可選擇后排或側排

7.上料高度低、距離近、排屑順暢、操作方便。

8.選配功能：套車外圓、倒角、鉆孔、攻絲等。

整機質保一年 終身售后    可根據客戶需求定制各種型號及加工范圍

標準機功能：銑端面、鉆中心孔

選配功能：套車外圓、倒角、鉆孔、攻絲

標準配置：                                 選配

液壓站                                     外圓套車刀

雙自定心油壓虎鉗                          主軸中心出水

雙主軸動力頭                              U鉆鉆孔

三軸伺服數控系統                          剛性攻絲

自動排屑機（可選后排屑或側排屑）
